5-24串模拟前端 DVC1124

特点

 集成电荷泵，支持高边充电和放电NFET 驱

动

 集成高边预充电和预放电PFET 驱动

 两个独立的ADC

 支持电压和电流同时采样

 高精度电池电压测量

 高精度库仑计

 支持内部传感器和最多6 个外部热敏电

阻进行温度测量

 电池采样端口具有132V 耐压，支持乱序上

电及热插拨

 集成电池被动均衡驱动器

 集成多种硬件保护

 电池过压保护(COV)

 电池欠压保护(CUV)

 两级充电过流保护(OCC1/OCC2)

 两级放电过流保护(OCD1/OCD2)

 放电短路保护(SCD)

 3 种电源模式(典型值)

 正常模式：~270μA

 休眠模式：~60μA

 关机模式：~1μA

 支持多种休眠模式唤醒功能

 I2C 通信唤醒

 定时唤醒

 充/放电流检测唤醒

 第2 级充/放电过流唤醒

 放电短路唤醒

 充电器检测唤醒

 3.3V/50mA LDO 供外部系统使用

 100kHz I2C 通信接口，支持CRC 校验和从机

地址硬线配置

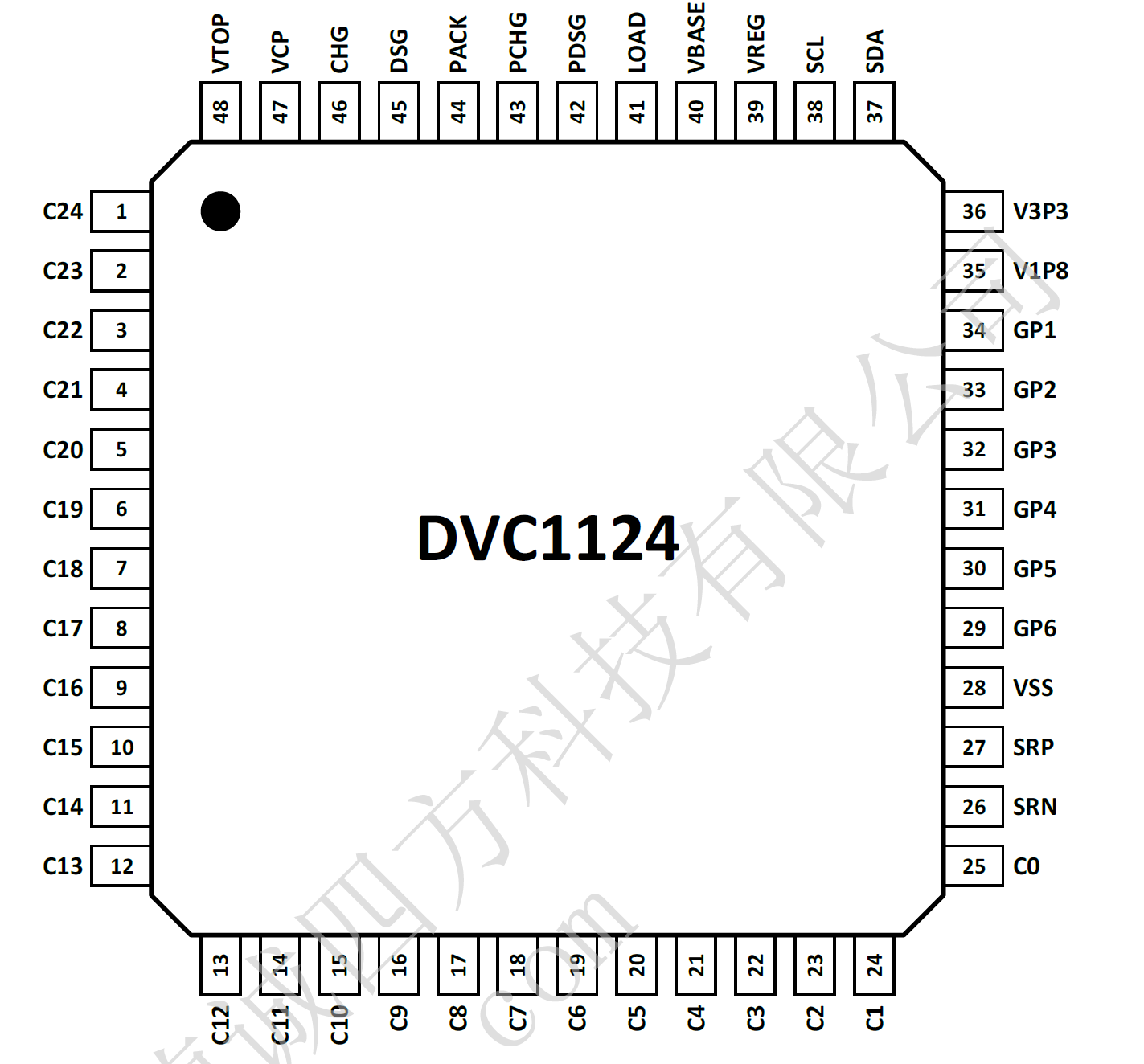

 LQFP48(7mm×7mm)封装

应用

 电动自行车、电动轻型摩托车、电动摩托车

 不间断电源系统(UPS)

 电网储能

 18V，24V，36V，48V，60V，72V 磷酸铁锂/

三元锂/钛酸锂等电池组

描述

DVC1124 是一款采用车规级高压BCD 工艺设

计的多串锂电池组监控芯片，适用于总电压不超

过100V 的锂电池包。

DVC1124 在正常模式下，VADC 可以在35ms

内完成24 串电池电压和6 个热敏电阻温度测

量；CADC 集成了2 个滤波器CC1 和CC2，分别

4ms 和256ms 输出一次电流测量值。

DVC1124 在休眠模式下，3.3V LDO 可以开启

支持外部MCU 等系统持续工作，高边充电和放

电NFET 驱动可以开启使电池组处于待机状态，

同时第2 级充/放电过流保护和放电短路保护可以

在充/放电电流异常时立即关闭充/放电驱动，保

持电池组功能安全。

DVC1124 在休眠模式下，既支持I2C 通信被

动唤醒功能，也支持定时唤醒、充/放电电流检测

唤醒、第2 级充/放电过流唤醒、放电短路唤醒和

充电器检测等主动唤醒功能。
